Gasatore per Betaset "GA 50 CEP/B":

GASATORE PER BETASET “GA 50 CEP/B”:

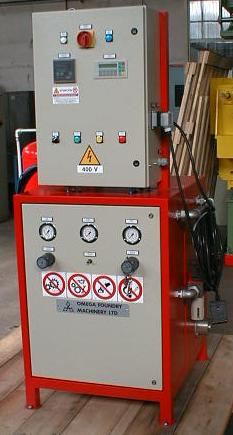

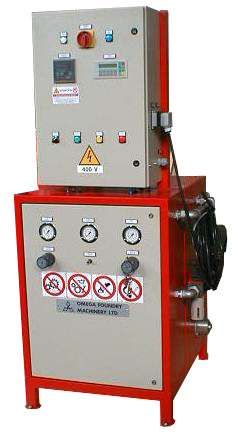

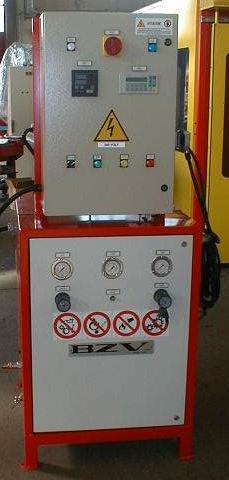

Le apparecchiature che compongono il generatore sono racchiuse in una carpenteria metallica opportunamente verniciata, divisa in tre settori:
- quadro elettrico di comando,
- settore dedicato all’impianto pneumatico e sistema di dosaggio metilformiato,
- riscaldatore ad alto rendimento,

Le principali caratteristiche costruttive che caratterizzano questa serie di gasatori sono:

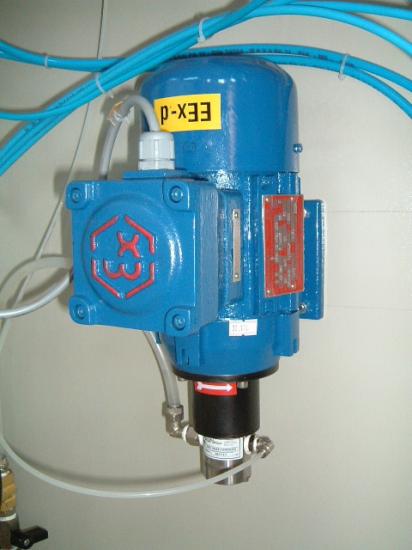

- pompa di dosaggio metilformiato di tipo volumetrico a trascinamento magnetico con motore elettrico in esecuzione antideflagrante,
- all’interno del gasatore è montata una apparecchiatura che consente di controllare realmente la quantità di liquido dosato usato per il gasaggio dell'anima,
- sistema completo di regolazione delle pressioni di gasaggio e della pressione di lavaggio con inizio con bassa pressione regolabile per tutta la durata del funzionamento della pompa dosatrice e successivamente con pressione più alta sempre regolabile per ottenere il completo indurimento dell'anima,
- gruppo di vaporizzazione metilformiato e riscaldamento aria di lavaggio ad alto rendimento con temperatura di lavoro regolabile (la temperatura max impostabile è 130°C), con termocoppie di rilevamento e relativi termoregolatori digitali di controllo e visualizzazione delle temperature di lavoro a microprocessore con funzione P.I.D.,
- gruppo interno ispezionabile di filtrazione del metilformiato liquido con valvole di intercettazione a monte e a valle per evitare l’ingresso di corpi estranei nella pompa dosatrice,
- quadro di comando con PLC Siemens S7 e display monocromatico retroilluminato con tastiera per cambio tempi e diagnostica con visualizzazione degli allarmi,
- peso max dell'anima: Kg. 250,
- potenza installata: 9 Kwatt,
- tensione di alimentazione: Volt 400 trifase,
- tensione sugli ausiliari 110 Volt/50 Hz,
- entrata aria compressa 1" gas (press. Min. 6 bar),
- utilizzazione 1",
- connettori multipolari per il collegamento al quadro elettrico di una sparaanime o di una cabina di gasaggio per effettuare il comando automatico del gasatore e pulsantiera di marcia e arresto per il comando manuale,
- attacco diam. 90 mm per collegamento all’impianto di aspirazione (portata min. richiesta: 300 Nmc/h) per favorire il ricambio d’aria interno, evitando così il surriscaldamento di quelle parti interne che a contatto con l’ammina potrebbero provocarne la vaporizzazione e per l’eliminazione di esalazioni maleodoranti in caso di perdita accidentale,
- dimensioni di ingombro: 900 mm x 900 mm x 1.850 mm.
- Peso netto del gasatore: 230 Kg.
