Mescolatore continuo ad alta velocità  "MEC 100"

I nostri prodotti

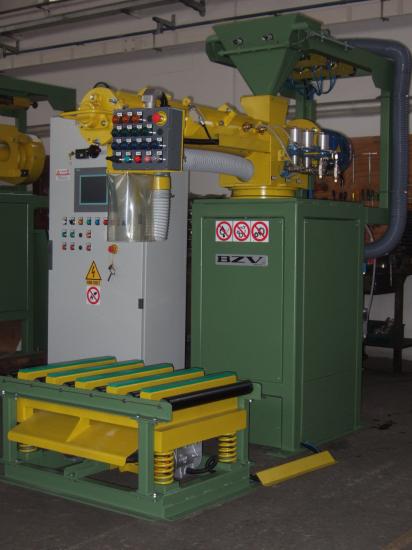

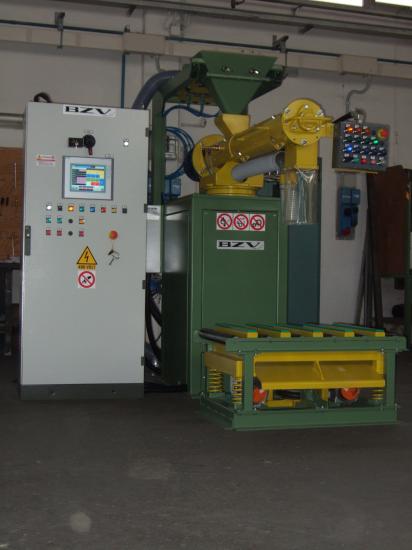

MESCOLATORE CONTINUO AD ALTA VELOCITA' BZV TIPO MEC 100 PER PROCESSO POLIURETANICO AUTOINDURENTE A TRE COMPONENTI :

Il mescolatore ha un braccio mescolante che può ruotare di 150° mediante una ralla fissata sul basamento che sostiene tutto il gruppo ed è composto delle seguenti parti:

1) GRUPPO POMPE DOSATRICI, SISTEMI DI RICIRCOLO ED INIETTORI:
- n. 2 gruppi pompa a velocità variabile elettronicamente per resina ed isocianato, ed una pompa dosatrice a pistone con portata regolabile elettronicamente per il catalizzatore.
- n. 3 sistemi di ricircolo comprendenti ciascuno la valvola pneumatica a 3 vie ed il relativo iniettore per il controllo del dosaggio oltre a tutta la raccorderia necessaria,
- n. 1 sistema di premiscelazione ad alto rendimento comprendente un miscelatore statico in acciaio inox con relativi iniettori a passaggio calibrato, valvole unidirezionali e raccorderia di collegamento secondo necessità,

2) QUADRO ELETTRICO DI COMANDO:
Il quadro elettrico verrà realizzato in modo da poter essere fissato al basamento del mescolatore e all’interno conterrà tutte le apparecchiature elettriche necessarie per comandare automaticamente il mescolatore, oltre alle apparecchiature per poter effettuare in modo semplice e sicuro le tarature dei vari prodotti.
I collegamenti tra il quadro ed il mescolatore saranno realizzati mediante guaine e cavi opportunamente dimensionati.

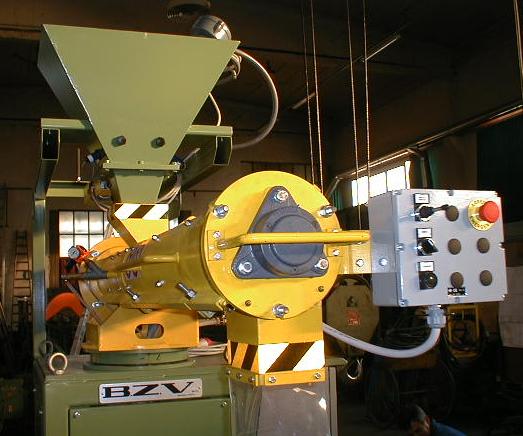

L’operatore avrà a disposizione un quadretto contenente i seguenti comandi:
- comandi marcia e arresto mescolatore,
- spia luminosa per visualizzazione allarme mancanza sabbia,
- pulsante di emergenza,
La tensione del quadro elettrico di comando deve essere: 400 Volt trifase + terra.

3) GRUPPO SERRANDA DI DOSAGGIO SABBIA SECCA:
- n. 1 serranda per il dosaggio della sabbia, composta da una tramoggetta superiore e da una serranda indipendente a comando pneumatico.
Viene dotata di un sistema meccanico di registrazione e di un sensore di controllo presenza sabbia, con il quale viene arrestato il mescolatore in caso di assenza di sabbia (oppure ne viene impedita la messa in funzione).

CARATTERISTICHE TECNICHE:

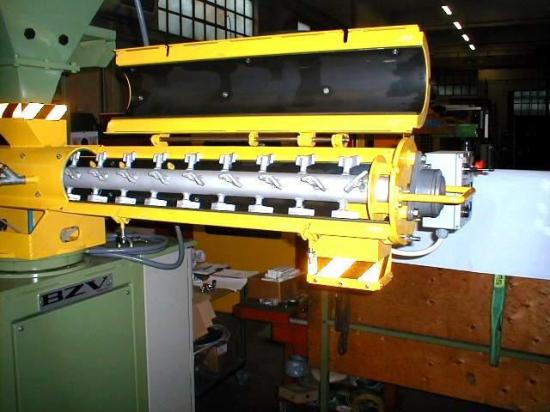

- l'albero di miscelazione è dotato di un sistema di trascinamento appositamente concepito per permetterne il rapido smontaggio dal corpo mescolatore per agevolare le operazioni di pulizia e manutenzione.
- velocità di rotazione dell’albero di miscelazione: 900 r.p.m  Portata max: 6 ton/h (questa portata può ridursi all'aumentare delle percentuali dei leganti).
- Potenza installata: 10 Kwatt.
- Lunghezza totale: mm. 2000.
- Larghezza mm: 1000.
- Altezza scarico a terra mm. 1360
- Distanza tra centro di rotazione e scarico sabbia agglomerata: mm.1200
- Dosatore legante parte 1 e parte 2 con portata max 80 Kg/h
- Dosatore catalizzatore con portata max 8 lt/h
- Tensione di alimentazione Volt 400 + Terra
