Mescolatore continuo ad alta velocità  "MEC 50"

MESCOLATORE CONTINUO AD ALTA VELOCITA' BZV TIPO MEC 50. PER PROCESSO AUTOINDURENTE POLIURETANICO A TRE COMPONENTI:
Caratteristiche tecniche:

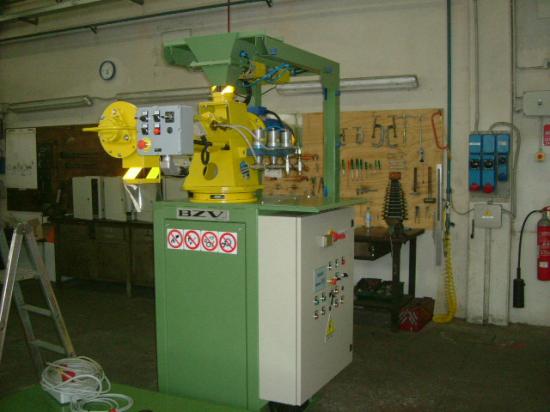

Il mescolatore ha un braccio mescolante che può ruotare di 150° mediante una ralla fissata sul basamento che sostiene tutto il gruppo ed è composto delle seguenti parti:

1) GRUPPO POMPE DOSATRICI, SISTEMI DI RICIRCOLO ED INIETTORI:
- n. 1 gruppo pompa doppio a velocità costante completo di due dosatori in acciaio inox con membrana attiva in elastomero con inserto metallico e rivestimento in teflon con portata regolabile meccanicamente per il dosaggio della resina e dell’isocianato.
- n. 1 gruppo pompa a velocità variabile completo di un dosatore in acciaio inox a pistone con tenute in teflon con portata regolabile elettronicamente per il dosaggio del catalizzatore.
- n. 3 sistemi di ricircolo comprendenti ciascuno la valvola pneumatica a 3 vie ed il relativo iniettore per il controllo del dosaggio oltre a tutta la raccorderia necessaria,
- n. 1 gruppo di premiscelazione in acciaio inox con relativi iniettori di lavoro, raccorderia di montaggio e relative tubazioni flessibili di collegamento,

2) QUADRO ELETTRICO DI COMANDO:

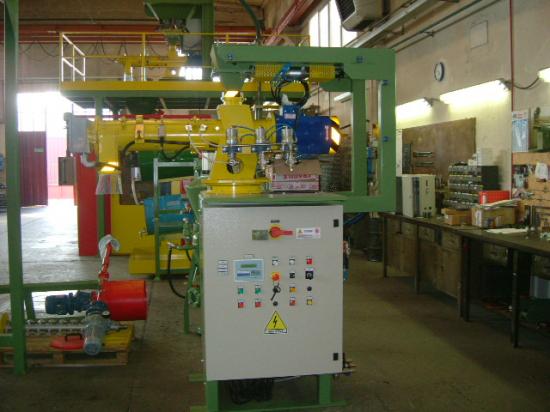

Il quadro elettrico verrà realizzato in modo da poter essere fissato al basamento del mescolatore e all’interno conterrà tutte le apparecchiature elettriche necessarie per comandare automaticamente il mescolatore, oltre alle apparecchiature per poter effettuare in modo semplice e sicuro le tarature dei vari prodotti.
I collegamenti tra il quadro ed il mescolatore saranno realizzati mediante guaine e cavi opportunamente dimensionati.
L’operatore avrà a disposizione un quadretto contenente i seguenti comandi:
- manipolatore a due posizioni per marcia/arresto mescolatore,
- selettore a quattro posizioni per determinare il tempo di presa della sabbia agglomerata,
- spia luminosa per visualizzazione allarme mancanza sabbia secca,
- pulsante di emergenza,
Il quadro elettrico sarà equipaggiato di PLC e visualizzatore con software preinstallato e memoria di supporto inserita.
La tensione del quadro elettrico di comando deve essere: 400 Volt trifase + terra.

3) GRUPPO SERRANDA DI DOSAGGIO SABBIA SECCA:
- n. 1 serranda doppia per il dosaggio di sabbia secca, composta da una tramoggetta superiore e da una coppia di serrande indipendenti a comando pneumatico dotate ciascuna di un sistema meccanico di registrazione e sensore di controllo presenza sabbia, con il quale viene arrestato il mescolatore in caso di assenza del prodotto da dosare oppure ne viene impedita la messa in funzione.
La tramoggetta superiore è dotata di un apposito telaio di sostegno solidale con il basamento del mescolatore stesso.
La funzione del telaio è quella di consentire la rotazione del braccio del mescolatore mantenendo fissa la posizione delle serrande di dosaggio,

CARATTERISTICHE DEL MESCOLATORE CONTINUO:

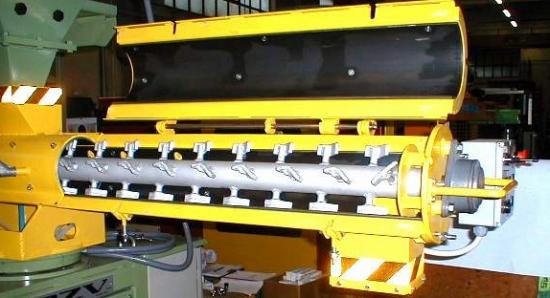

- l'albero di miscelazione è dotato di un sistema di trascinamento appositamente concepito per permetterne il rapido smontaggio dal corpo mescolatore per agevolare le operazioni di pulizia e manutenzione.
- velocità di rotazione dell’albero di miscelazione: 900 r.p.m  Portata max: 3 ton/h.
- Potenza installata: 7 Kwatt.
- Lunghezza  totale mm. 2000.
- Larghezza mm. 1000.
- Altezza da sotto il tubo di scarico a terra mm. 1360
- Distanza tra centro di rotazione e scarico sabbia agglomerata: mm.800
- Dosatore resina parte 1 e parte 2 con portata 100 lt/h
- Dosatore catalizzatore con portata 0 – 5 lt/h
- Tensione di alimentazione Volt 400 + Terra
