Sili multipli in batteria

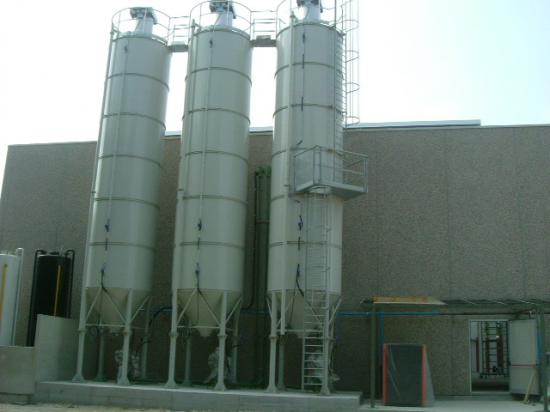

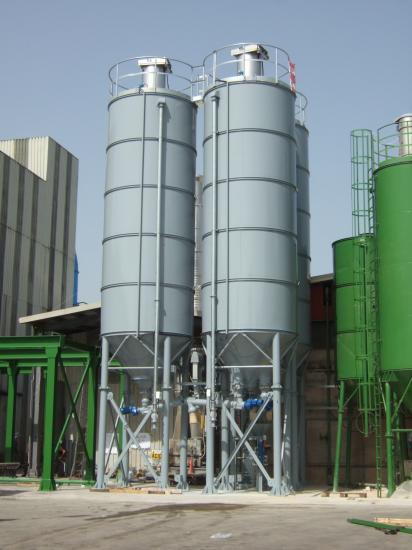

BATTERIA DI TRE SILOS ESTERNI PER STOCCAGGIO SABBIA SECCA:
Ogni silo ha una struttura monolitica con alcune parti accessorie complementari imbullonate da assemblare al montaggio, con le seguenti dimensioni e caratteristiche:
- Parte cilindrica diam. 2400 mm H: 6000 mm,
- Parte troncoconica inferiore con inclinazione di 53°, con attacco centrale a flangia per valvola a farfalla Dn 150 a comando manuale,
- presa di prelievo prodotto centrale con flangia per valvola a farfalla Dn 150,
- parte superiore troncoconica con passo d’uomo a tenuta per ispezione interna,
- mensole di fissaggio alla struttura di sostegno,
- supporto flangiato smontabile e relativo tenditore registrabile per sonda di livello analogica E+H Levelflex (non compresa),
- tubo di carico DN 100 a terra con flangia unificata,
- cassetta di carico antiusura sostituibile, con flangia per il collegamento al tubo di carico,
- scala di accesso alla marinara (solo per un silo) e ringhiera anticaduta zincati,
- parapetto e ringhiera zincati sulla sommità per poter accedere alla valvola controllo pressione, alla sonda di livello ed alla tubazione di aspirazione polveri,
- finitura: 1 mano di antiruggine + 1 mano di vernice sintetica (spess.totale 80 – 100 micron),

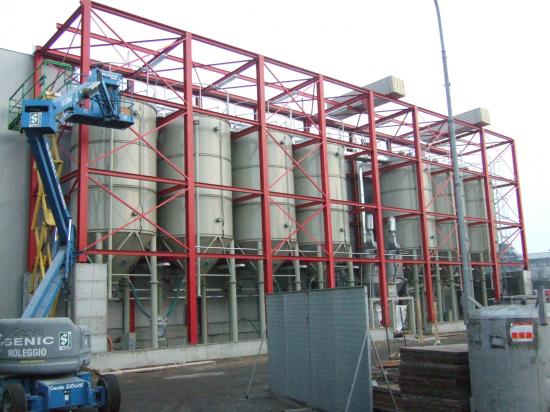

STRUTTURA DI SOSTEGNO PER TRE SILOS ESTERNI STOCCAGGIO SABBIA SECCA:
La struttura viene realizzata monolitica, con le sole colonne smontabili per garantirne la trasportabilità, zincata a caldo (nel caso la zincatura a caldo non fosse per qualsiasi motivo reallizzabile la struttura verrà verniciata con le stesse modalità dei sili).
La struttura nella parte superiore (quella cioè dove appoggeranno i sili) sarà chiusa per evitare la caduta a terra delle acque meteoriche, poggerà a terra su sei colonne portanti e sarà irrigidita su tre lati (un lato lungo ed i due lati corti da controventature diagonali a tutta altezza).
Il quarto lato lungo potrebbe essere dotato di controventature a 45° tar le colonne e la struttura portante ma questo potremo confermarlo solo in sede di calcolo definitivo.
La struttura viene realizzata con travi a profilo normalizzato, in modo da creare un parallelepipedo che, con pannelli di tamponamento (non compresi nella fornitura), formerà un ambiente protetto dalle acque meteoriche all'interno del quale troveranno posto i tre propulsori pneumatici con i relativi quadri pneumatici di comando.
Su richiesta si fornisce la relazione di calcolo strutturale in originale.
