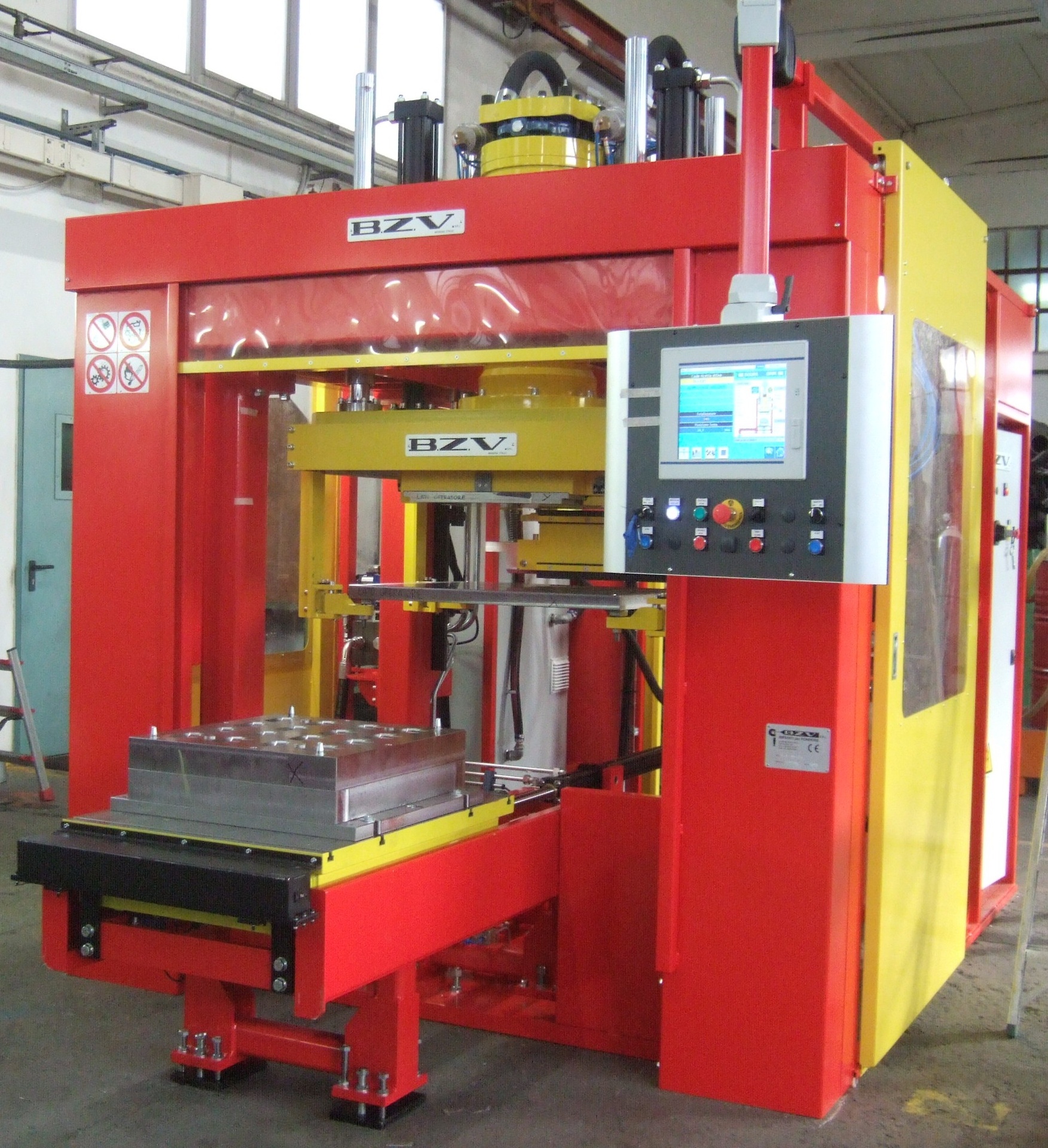

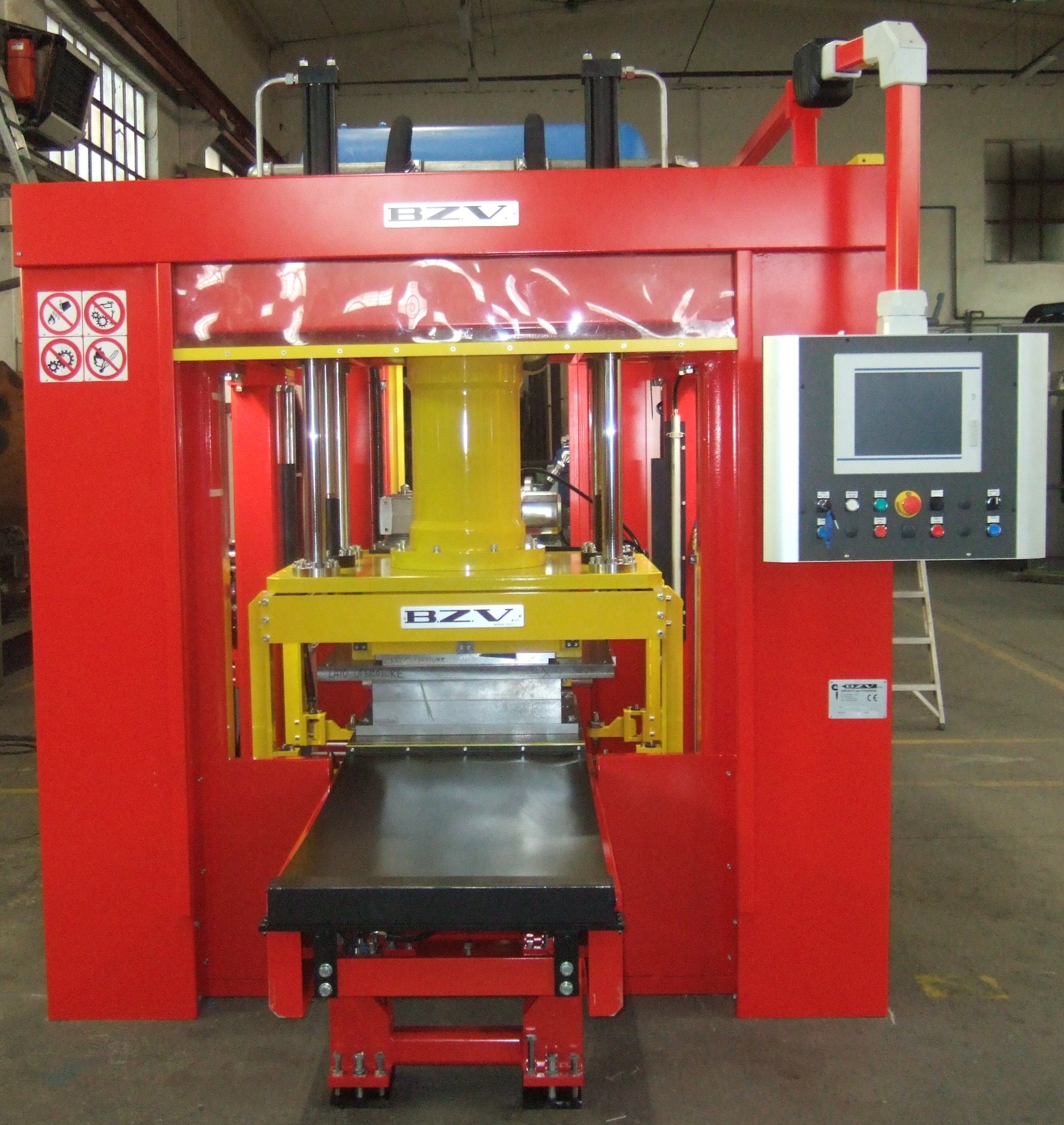

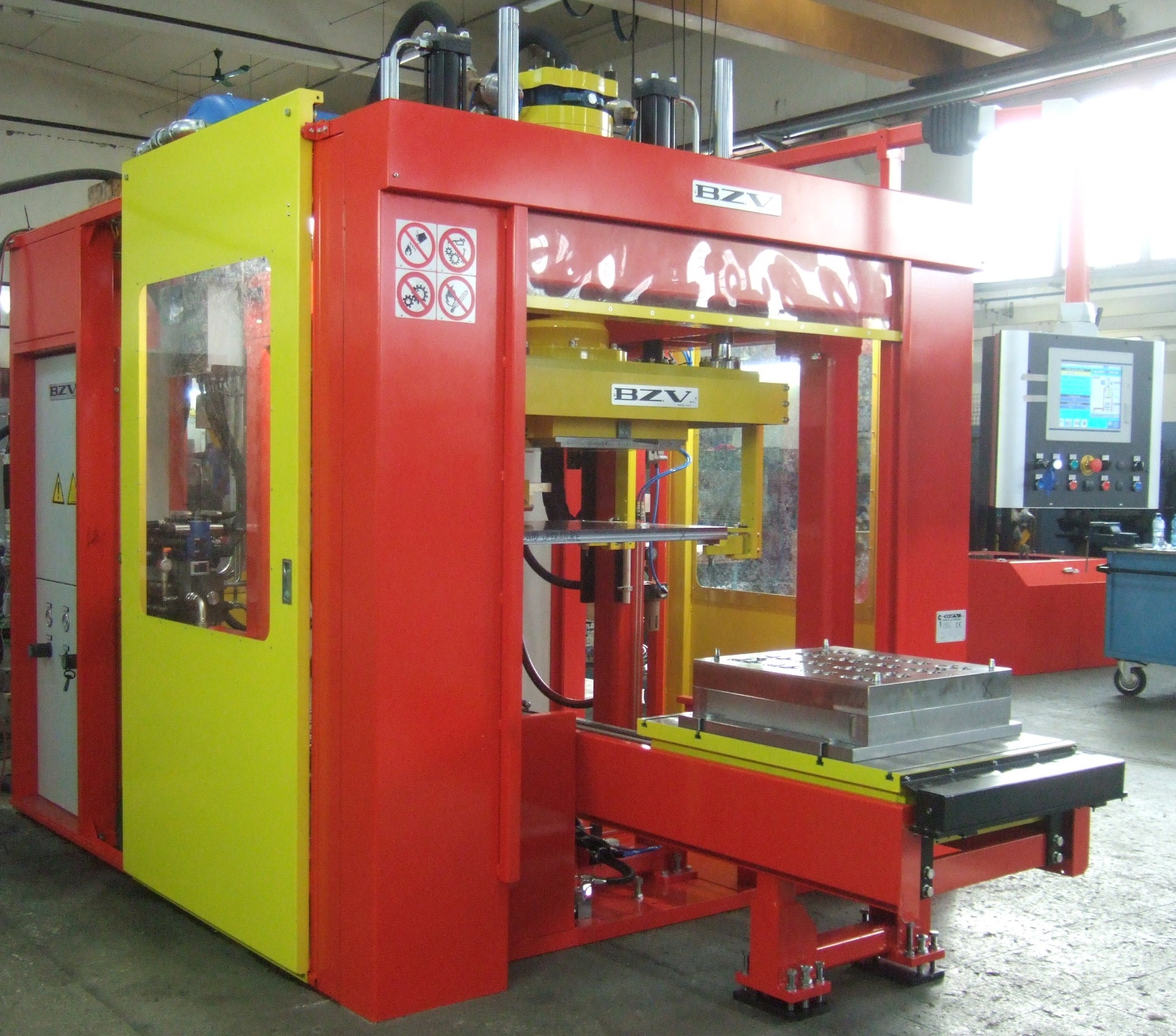

La sparaanime in oggetto è una macchina automatica per la produzione di anime da utilizzare con tutti i processi cold-box attualmente più diffusi.
La macchina è stata progettata per consentire la produzione di anime ottenute da casse d’anima a divisione orizzontale.

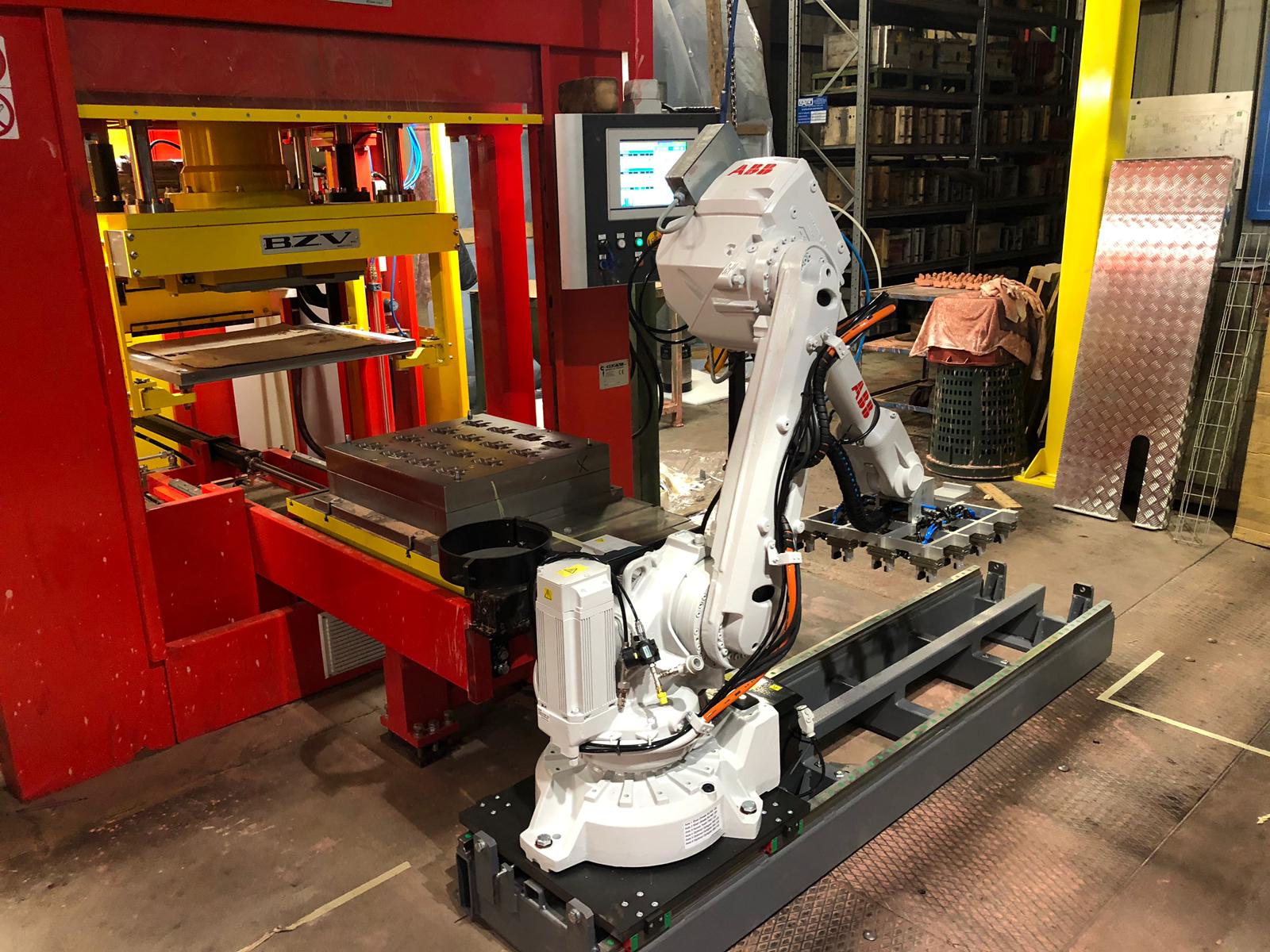

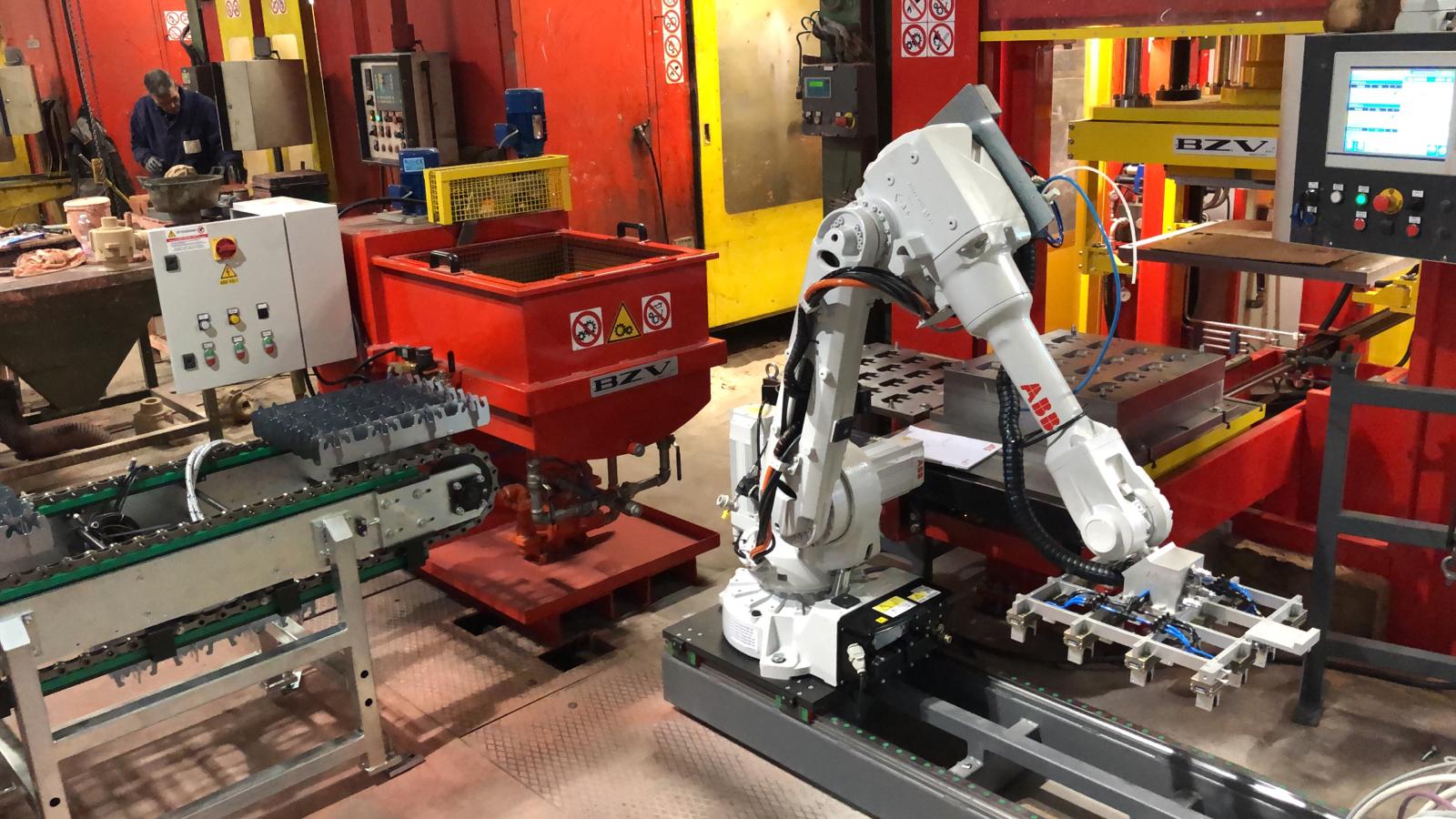

Per facilitare la rimozione delle anime e delle motte prodotte la macchina che è dotata di slitta con grande escursione che porta a fine ciclo la mezza cassa anima inferiore all’esterno della macchina dove un operatore (o un robot antropomorfo) può tranquillamente prelevare le anime indurite in totale sicurezza.
La macchina viene fornita di serie completa di chiusura perimetrale, quadro elettrico di comando con logica programmabile (p.l.c.) SIEMENS, impianto elettrico, oleodinamico e pneumatico a bordo.
La chiusura perimetrale avvolge interamente la macchina.
Alcune caratteristiche fondamentali della macchina sono elencate di seguito:
- Il movimento della testa è realizzato mediante una coppia di cilindri idraulici abbinati ad un sistema di riconoscimento elettronico di posizione mediante encoder, ed è guidato da quattro barre cromate scorrevoli su boccole ,
- I punti notevoli del movimento (posizione di sparo, posizione di gasaggio, posizione per ingresso raschiatore ed inserimento placca gas, posizione di accoppiamento casse d’anima, ecc..) vengono memorizzati e salvati unitamente al codice cassa anima in una serie di ricette memorizzabili sul PLC della macchina stessa, per poi essere richiamati rendendo attiva la ricetta richiesta al momento,
- La slitta che supporta la mezza cassa d’anima inferiore ospita al suo interno un sistema di estrazione con che consente di ottenere l’espulsione dell’anima indurita dalla mezza cassa d’anima inferiore,

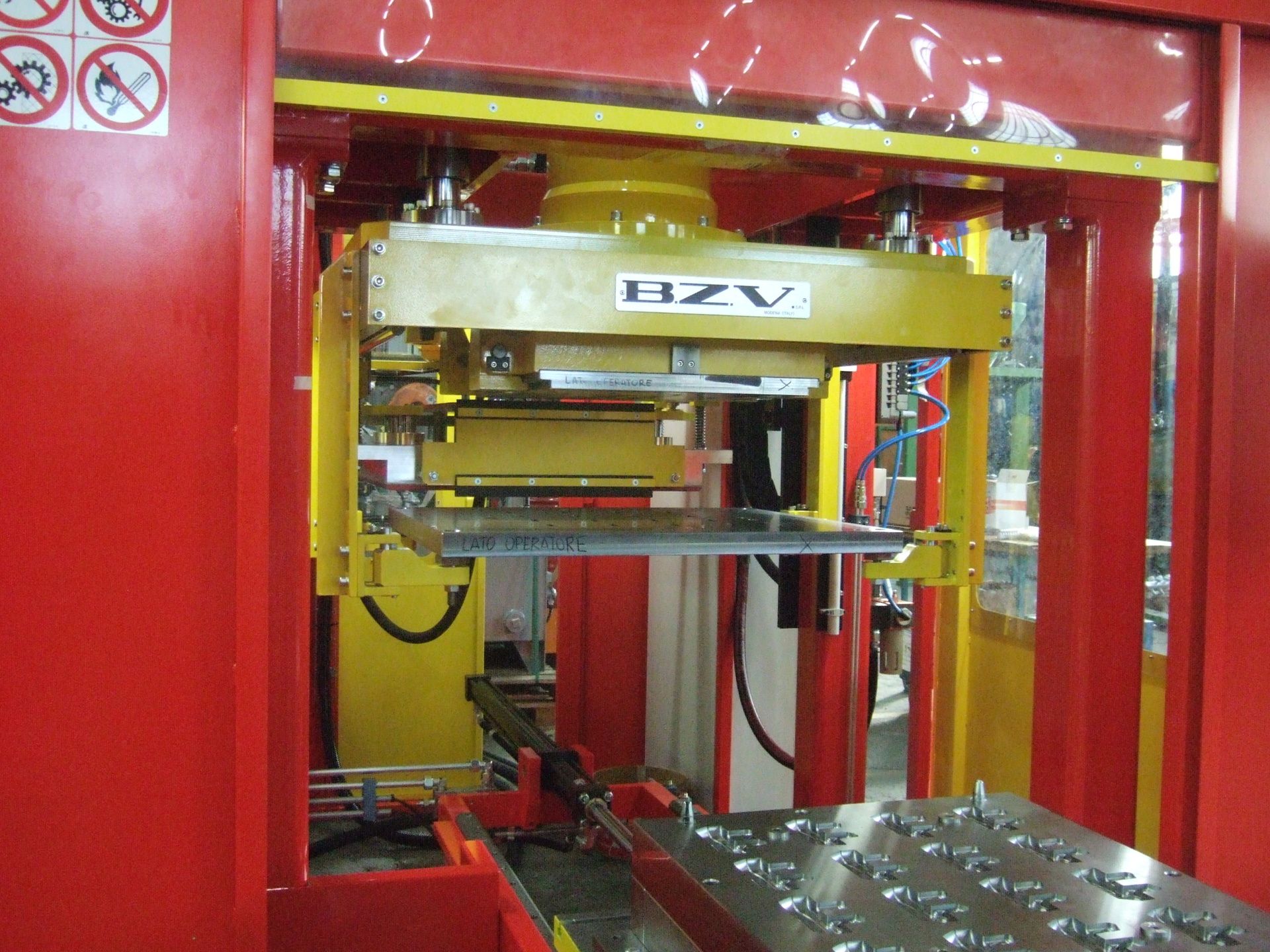

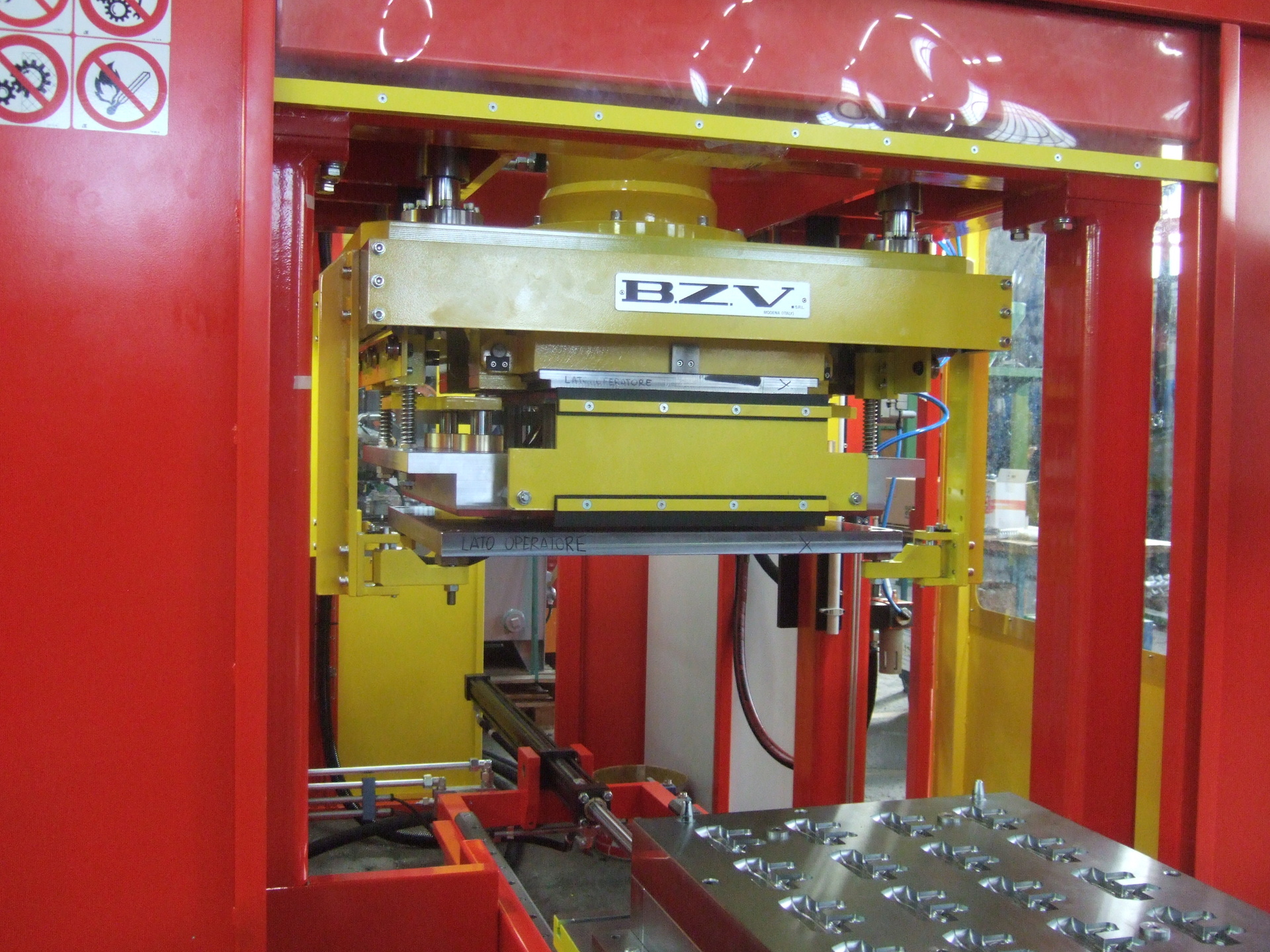

- La parte superiore della macchina è composta dalla testata di sparo completa di sistema di carico sabbia e tramoggia vibrante e dalla piastra di gasaggio e dal relativo sistema di inserimento,
La campana di sparo è a fissaggio rapido di tipo meccanico,
- Gasatore (opzionale) per processo cold-box (max 150 Kg di peso dell’anima) integrabile nella chiusura perimetrale,
Quadro elettrico integrato nella chiusura, con quadro operatore sostenuto da apposito braccio articolato a sbalzo, con PLC Serie S7, interfaccia operatore da 12” di tipo evoluto con Touch Screen a colori e software operativo multilingua dotato di ricette memorizzabili con le seguenti varianti impostabili:
1) indicazione sulla configurazione della testa di sparo da usare,
2) sparo singolo, oppure doppio o triplo ciascuno con il proprio tempo di carica,
3) frequenza di carico,
4) Indicazione della pressione di sparo da usare,
5) posizioni della testa durante i movimenti disalita e discesa,
6) tempo di gasaggio,
7) tempo di lavaggio,
8) Indicazione della pressione di gasaggio da usare,
9) Indicazione della pressione di lavaggio da usare,
10) Tipo di ciclo da effettuare (cassa anima a divisione orizzontale, cassa d’anima con pezzi mobili, ecc..),
Il sistema di sparo senza filtro adottato su questa macchina consente di lavorare con pressioni di sparo ridotte.
La macchina è costruita nel rispetto dello standard antinfortunistico europeo, viene dotata di marcatura CE ed è accompagnata da relativa dichiarazione di conformità.
ESEMPIO DI SEQUENZA OPERATIVA:
- L’operatore preme i pulsanti di start ciclo,
- L’estrattore collocato all’interno della slitta rientra,
- A questo punto l’operatore ha accesso alla cassa d’anima per inserire eventuali armature, raffreddatori o pezzi mobili liberi,
- L’operatore ripreme i pulsanti di start ciclo,
- La slitta rientra fino a portare la cassa d’anima in posizione di sparo
- La porta anteriore si chiude,
- all’interno della chiusura la parte superiore della macchina testa scende fino ad appoggiarsi sulle due mezze casse d’anima comprimendo la testa di sparo contro la cassa d’anima,
- La macchina esegue automaticamente il ciclo di sparo impostato (singolo, o doppio o triplo),
- La testa risale parzialmente per consentire alla piastra di gasaggio di inserirsi tra la testa di sparo e la cassa d’anima,
- La testa ridiscende fino a comprimere la piastra di gasaggio sopra la cassa d’anima,
- La macchina esegue automaticamente il ciclo di gasaggio e lavaggio,
- Al termine del ciclo di gasaggio la testa risale completamente per consentire l’uscita della piastra di gasaggio e l’apertura della cassa d’anima,
- La porta anteriore si riapre,
- La slitta esce fino a portare la cassa d’anima in posizione di estrazione,
- L’estrattore sale ed espelle l’anima indurita dalla mezza cassa d’anima inferiore,
- A questo punto il ciclo della macchina è terminato e l’operatore può rimuovere le anime indurite.
CARATTERISTICHE TECNICHE:
capacità max di sparo (sparo singolo) Lt. 30
capacità della tramoggia vibrante di carico Kg. 100
forza di chiusura testa mobile: Kg. 15.000
Area di lavoro (boxes area): mm. 600 x 600 x 600
Max area di sparo: mm. 500 x 400
peso max cassa anima: Kg. 500
corsa max dell’estrattore sulla slitta: mm. 25
tempo di ciclo a vuoto sec. 22 ÷ 28
tensione di alimentazione volt 400 trifase
tensione ausiliari volt 24 DC
potenza installata (gasatore incluso) Kwatt 20
pressione minima di aria compressa 6 bar
alimentazione aria compressa: 1” (min. 6 bar)
volume minimo di aspirazione richiesto: Nmc/h 3.000
peso netto della macchina Kg. 4.500
Dimensioni di ingombro 2650 x 3300 x 3400 mm
